آپ ہماری فیکٹری سے E4991B امپیڈینس اینالائزر خریدنے کے لیے یقین دہانی کر سکتے ہیں۔ 1 میگاہرٹز سے 3 گیگا ہرٹز کی فریکوئنسی رینج کے ساتھ E4991B امپیڈینس اینالائزر، وسیع رکاوٹ کی حد میں 0.65 فیصد بنیادی درستگی، درجہ حرارت کی خصوصیات کے تجزیہ کے لیے مواد کی پیمائش کے اختیارات اور براہ راست پڑھنے کی صلاحیت اور فی میگاہرٹز کی کارکردگی۔
آپ ہماری فیکٹری سے E4991B Impedance Analyzers خریدنے کی یقین دہانی کر سکتے ہیں۔ E4991B Impedance Analyzer 1 MHz - 3 GHz

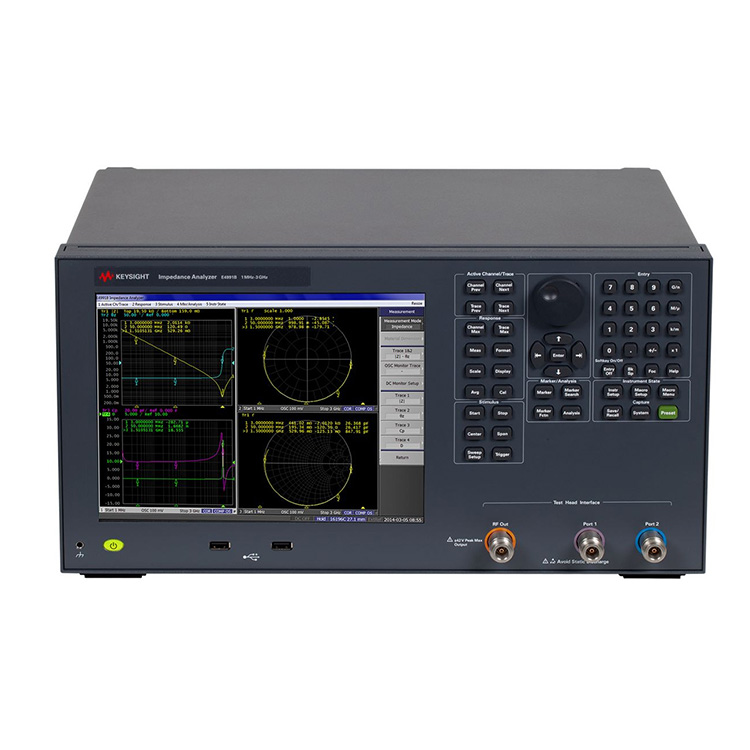

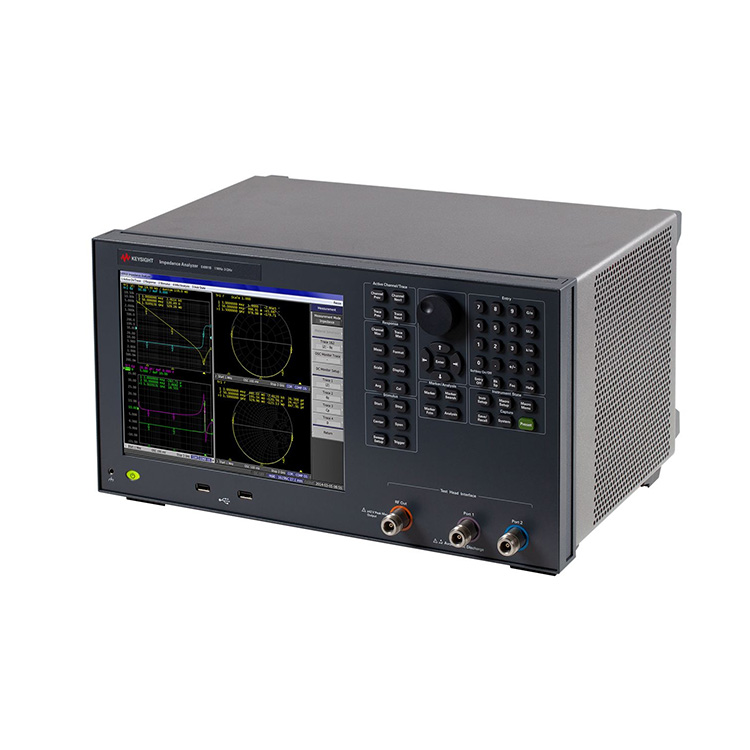

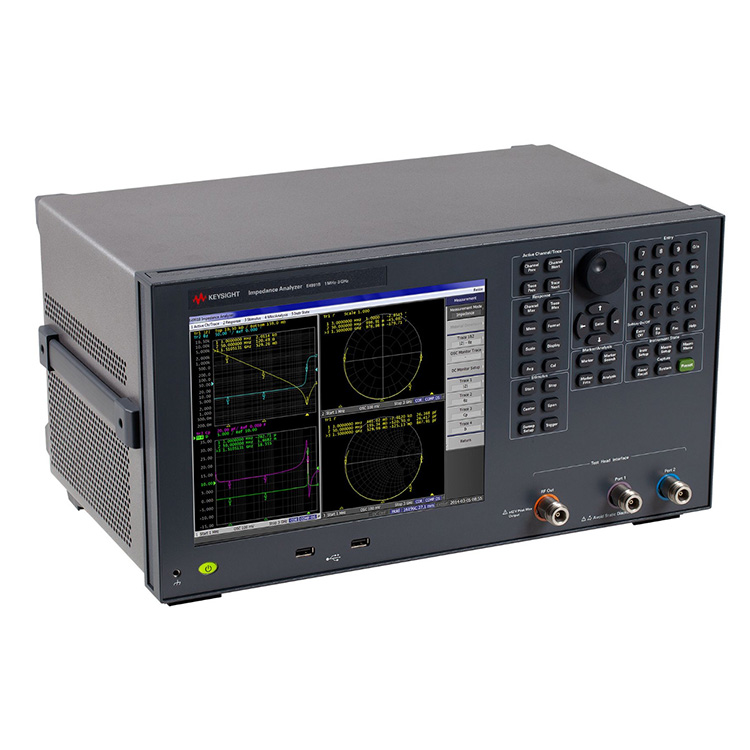

Keysight E4991B Impedance Analyzer الیکٹرانک اجزاء، سیمی کنڈکٹر آلات، اور مواد کی خصوصیت اور جانچ کے لیے بہترین حل ہے۔
تین اپ گریڈ قابل تعدد اختیارات: 1 میگاہرٹز سے 500 میگاہرٹز/1 گیگا ہرٹز/3 گیگا ہرٹز
بنیادی درستگی ±0.65% اور 120 mΩ سے 52 kΩ رکاوٹ کی حد (10% پیمائش کی درستگی کی حد)
پیمائش کے پیرامیٹرز: |Z|, |Y|, θ, R, X, G, B, L, C, D, Q, |Γ|, Γx, Γy, θΓ, Vac, Iac, Vdc1, Idc1 (1. اختیار 001 درکار ہے)
بلٹ ان DC تعصب (آپشن 001): 0 V سے ±40 V، 0 A سے ±100 mA
ٹچ اسکرین کے ساتھ 10.4 انچ کلر LCD پر 4-چینل اور 4-ٹریس
ڈیٹا تجزیہ فنکشن: مساوی سرکٹ تجزیہ، حد لائن ٹیسٹ
ڈائی الیکٹرک/مقناطیسی مواد کی پیمائش (آپشن 002): |εr|, εr', εr', tanδ(ε), |μr |, μr', μr', tanδ(μ)
درجہ حرارت کی خصوصیات کی پیمائش (آپشن 007) اور قابل اعتماد آن-وفر پیمائش (آپشن 010) کی صلاحیتیں
مواد کی پیمائش کے اختیارات درجہ حرارت کی خصوصیات کے تجزیہ کی صلاحیت (آپشن 007) اور اجازت اور پارگمیتا (آپشن 002) کا براہ راست پڑھنے کا فنکشن فراہم کرتے ہیں۔
پروب سٹیشن کنکشن کٹ (آپشن 010) 3 گیگا ہرٹز تک ایک درست آن ویفر یا مائیکرو کمپوننٹ امپیڈینس پیمائش کا حل پیش کرتا ہے۔
E4991B ٹیسٹ لوازمات کی وسیع اقسام کو سپورٹ کرتا ہے جو پیمائش کو آسان اور قابل اعتماد بنانے کے لیے ڈیزائن کیا گیا ہے۔
چاہے آپ R&D، QA یا معائنہ میں ہوں، E4991B الیکٹرانک اجزاء، سیمی کنڈکٹر آلات اور مواد کی خصوصیت اور جانچ کے لیے ایک مثالی حل ہے۔
مواد کی پیمائش کے لیے، E4991B N1500A-005 مواد کی پیمائش کے سوٹ کے ساتھ کام کرتا ہے اور فکسچر کے سیٹ اپ سے لے کر رپورٹ جنریشن تک آسانی سے پیمائش (1 GHz تک) فراہم کرتا ہے۔
| اضافی معلومات: | RF IV، درست مائبادی تشخیص کے لیے موزوں مساوی سرکٹ تجزیہ (7 ماڈل) مواد کی پیمائش۔ (opt. 002) درجہ حرارت کی خصوصیت کی جانچ (opt. 007) آن-wafer impedance meas. پروب اسٹیشن کے ساتھ (آپٹ 010) 4 چینلز، 4 نشانات |
| بنیادی درستگی: | 0.65% |
| ڈی سی تعصب: | 0 V سے ±40 V، 0 A سے ± 100 mA (آپشن 001) |
| تعدد: | 1 MHz سے 500 MHz/1 GHz/3 GHz |
| زیادہ سے زیادہ تعدد: | 3 GHz |
| پیمائش: | RF-IV طریقہ |
| پیمائش کی حد (درستگی <10%): | 120 mΩ سے 52 kΩ |
| دیگر خصوصیات: | مساوی سرکٹ تجزیہ، حد لائن ٹیسٹ، وغیرہ۔ ڈائی الیکٹرک/مقناطیسی مواد کی پیمائش (آپشن 002)، درجہ حرارت کی خصوصیات کی پیمائش (آپشن 007)، |
| خصوصی خصوصیات: | n/a |
| ہدف DUT: | عام مقصد کا آلہ مواد |
| قسم: | رکاوٹ تجزیہ کار |
