Fluke8558A ڈیجیٹل ملٹی میٹر

پیشہ ور صنعت کار کے طور پر، ہم آپ کو اعلیٰ معیار کے Fluke8558A ڈیجیٹل ملٹی میٹر فراہم کرنا چاہیں گے۔ 8558A 8.5 ہندسوں کا ملٹی میٹر لیبز اور مینوفیکچرنگ ٹیسٹ ماحول میں سسٹم آٹومیشن کے لیے 5 میگا نمونے فی سیکنڈ ہائی ریزولوشن ڈیجیٹائزنگ پیش کرتا ہے۔ فلوک کا نیا ہائی سپیڈ سسٹم ڈیزائن اور انڈسٹری کی تیز ترین ڈائریکٹ ڈیجیٹائزنگ کی صلاحیت بہت سے خودکار سسٹم ایپلی کیشنز کے لیے اہم تھرو پٹ اضافے کو قابل بناتی ہے جس کے لیے سب سے زیادہ رفتار اور بہترین درستگی کے امتزاج کی ضرورت ہوتی ہے۔ رنگین ڈسپلے پر ایک بدیہی صارف انٹرفیس کے ساتھ، نو فنکشنز سے زیادہ وسیع پیمائش کی حد میں شاندار درستگی فراہم کی جاتی ہے۔

8558A مکمل طور پر بھری ہوئی 8588A حوالہ ملٹی میٹر کے طور پر ایک ہی پلیٹ فارم کا اشتراک کرتا ہے۔ پلیٹ فارم میں ایک عام بدیہی یوزر انٹرفیس ہے جس میں تمام کنفیگریشن کے لیے آسانی سے نیویگیٹ کرنے والے مینو ڈھانچے اور خودکار ماحول کے لیے SCPI کے مطابق کمانڈز کو ملایا گیا ہے۔ 8588A پلیٹ فارم GPIB، USBTMC یا ایتھرنیٹ میں 4.5 ہندسوں پر فی سیکنڈ کم از کم 100,000 ریڈنگ کی ضمانت دیتا ہے، اور ایک آن بورڈ ڈیٹا میموری جس میں 15 ملین ریڈنگ ہو سکتی ہے۔

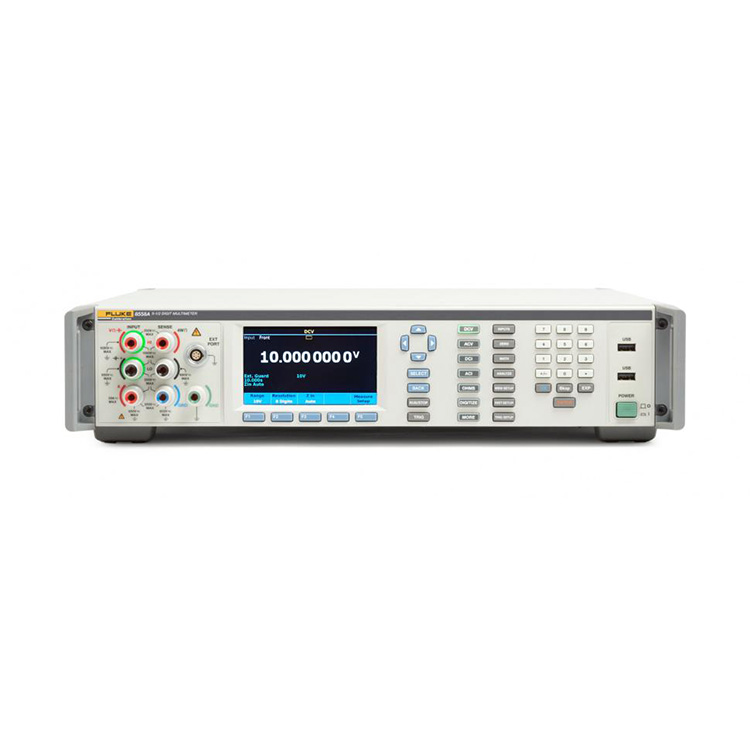

8558A فیچر کال آؤٹس

A. بصری کنکشن مینجمنٹ ٹرمینلز

فعال ٹرمینلز روشن ہوتے ہیں، جو صارف کو درست کنکشن بنانے کے لیے رہنمائی کرتے ہیں۔

B. رسائی میں آسان کنفیگریشنز

رینج، یپرچر، ان پٹ مائبادی، RMS فلٹر اور دیگر پیمائش کی ترتیب آسانی سے دستیاب ہیں۔

C. بڑا، روشن فل کلر ڈسپلے

بدیہی یوزر انٹرفیس اور فلیٹ مینو ڈھانچہ کنفیگریشنز تک رسائی اور ٹرینڈ پلاٹ، ویوفارمز، ایف ایف ٹی، ہسٹوگرام اور شماریات کو دیکھنا آسان بناتا ہے۔

D. قابل پروگرام سامنے/پیچھے الیکٹرانک سوئچ

دستی آپریشن کو ختم کرتا ہے اور ایک ہی ریموٹ کمانڈ کے ذریعے فوری تناسب کے نتائج کی اجازت دیتا ہے۔

E. 30 A ٹرمینل (صرف 8588A؛ 2A برائے 8558A)

ایک واحد ٹرمینل کے ذریعے صنعت کی وسیع ترین موجودہ پیمائش کی حد کو قابل بناتا ہے۔

F. نرم مینو کیز

فعال فنکشن کو اپنائیں، لہذا مینو کا ڈھانچہ بدیہی اور سیکھنے میں آسان ہے۔

G. کثیر زبان کا انتخاب

انگریزی، چینی، فرانسیسی، جاپانی، کورین، روسی اور ہسپانوی کا انتخاب۔

H. رن/اسٹاپ ٹرگر

مسلسل، یا فری رن، پیمائش کی حالت کو ٹوگل کرتا ہے۔

I. USB پورٹس

فلیش ڈرائیو پر تیزی اور آسانی سے ڈیٹا ڈاؤن لوڈ کریں۔

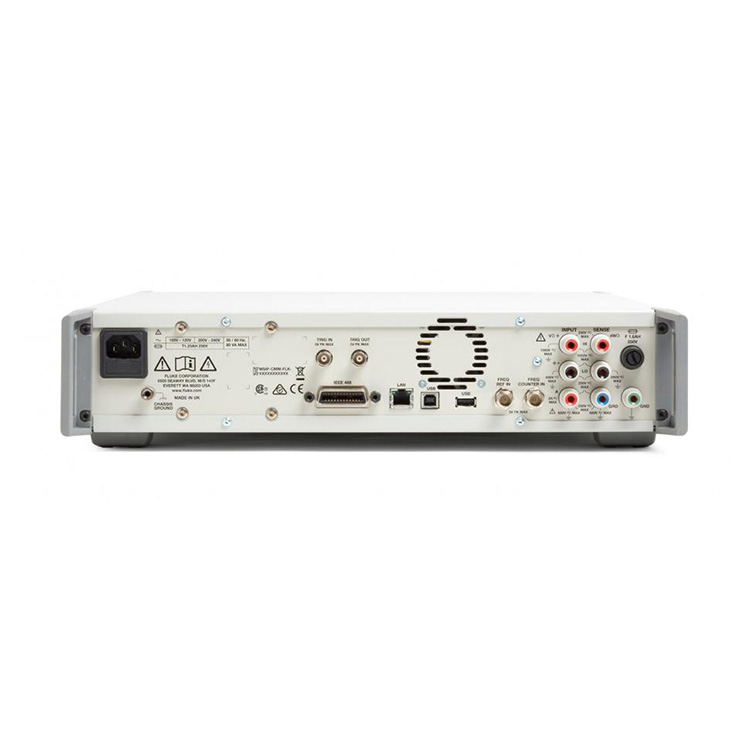

فلوک 8558A کال آؤٹ کے ساتھ (پیچھے)

J. ٹرگ ان/ٹرگ آؤٹ

درست محرک نظام آٹومیشن میں ہم آہنگی کو زیادہ سے زیادہ کرتا ہے۔

K. فریک کاؤنٹر

0.5 uHz/z پر 100 MHz فریکوئنسی کاؤنٹر پیمائش کو فعال کرتا ہے۔

L. ریئر پینل ان پٹ ٹرمینلز

کنکشن کی مطابقت کے لیے سامنے والے پینل کے ان پٹ ٹرمینلز کو آئینہ دیتا ہے اور سامنے/پیچھے اسکین کی پیمائش کی اجازت دیتا ہے۔

M. IEEE 488، LAN، USB انٹرفیس

سیدھے سسٹم کے انضمام کے لیے معیاری ریموٹ انٹرفیس۔

N. USB پورٹ

فلیش ڈرائیو پر تیزی اور آسانی سے ڈیٹا ڈاؤن لوڈ کریں۔

O. 2 A ٹرمینل

8558A اہم خصوصیات اور کارکردگی

ڈی سی وولٹیج

100 mV سے 1000 V، (1050V زیادہ سے زیادہ)

2.02x مکمل پیمانہ

زیادہ سے زیادہ ریزولوشن: 1 nV

4.0 μV/V (95%) 5.7 μV/V (99%)، 1 سال

0.5 μV/V (95%) 0.65 μV/V (99%)، 24 گھنٹے استحکام

0 سے 10 سیکنڈ پڑھنے کا یپرچر (200 این ایس ریزولوشن)

ڈی سی کرنٹ

10 uA سے 2 A (8558A)

2.02x مکمل پیمانہ

زیادہ سے زیادہ ریزولوشن: 1 پی اے

9 μA/A (95%)، 12 μA/V (99%)، 1 سال

0 ns سے 100 s ریڈنگ اپرچر

AC وولٹیج

10 mV سے 1000 V، 1 Hz سے 10 MHz، (1050 Vrms زیادہ سے زیادہ)

2.02x پورے پیمانے پر Vpp، 1.2x پورے پیمانے پر Vrms

زیادہ سے زیادہ ریزولوشن: 1 nV

80 μV/V (95%)، 103 μV/V (99%)، 1 سال

AC کرنٹ

10 uA سے 30 A (صرف 8588A؛ 8558A کے لیے 2 A)

2.02x فل سکیل Vpp، 1 Hz سے 100 kHz 1.2x فل سکیل Vrms

زیادہ سے زیادہ ریزولوشن: 1 پی اے

300 μA/A (95%)، 387 μA/V (99%)، 1 سال

مزاحمت

1Ω سے 10 GΩ (20 GΩ زیادہ سے زیادہ)

2.02x مکمل پیمانہ

زیادہ سے زیادہ ریزولوشن: 10 nΩ

10 μΩ/Ω (95%)، 13 μΩ/Ω (99%)، 1 سال

کم کرنٹ موڈ، ہائی وولٹیج موڈ اور کرنٹ-ریورسل Tru Ohms™

ڈیجیٹائز V

100 mV سے 1000 V، (1050 V زیادہ سے زیادہ)

2.02x مکمل پیمانہ

زیادہ سے زیادہ ریزولوشن: 18 بٹس

5 میگا نمونے فی سیکنڈ نمونے کی شرح

20 میگاہرٹز بینڈوتھ تک

ڈیجیٹائز I

10 μA سے 30 A (صرف 8588A؛ 8558A کے لیے 2 A)

2.02x مکمل پیمانہ

زیادہ سے زیادہ ریزولوشن: 18 بٹس

5 میگا نمونے فی سیکنڈ نمونے کی شرح

4 میگاہرٹز بینڈوتھ تک

تعدد یا مدت

وولٹیج، 10 میگاہرٹز تک

موجودہ، 100 kHz تک

BNC پر 100 MHz تک فریکوئنسی

0.5 μHz/Hz، 1 سال

اہلیت

1 nF سے 100 mF

400 μF/F، 1 سال

درجہ حرارت

پی آر ٹی اور تھرموکوپل

5 mK PRT، 25 mK TC - 1 سال

آر ایف پاور

رہوڈ اینڈ شوارز NRP سیریز DC I اور AC I بیرونی شنٹ

DC I اور AC I بیرونی شنٹ

A40B اور کوئی اور بیرونی شنٹ

پڑھنے کی رفتار

میموری میں 1 ریڈنگ /s @ 8.5 ہندسہ

میموری میں 100,000 ریڈنگز /s @ 4.5 ہندسے۔

ڈیجیٹائز V اور I میں اتار چڑھاؤ والے میموری میں 5,000,000 (5 MS/s) ریڈنگز/s تک

بائنری فارمیٹ میں USB کے ذریعے 500,000 ریڈنگز/s تک کی منتقلی

پیمائش کی یادداشت

15 ملین ریڈنگ غیر مستحکم

غیر مستحکم ٹائم اسٹیمپ کے ساتھ 7.5 ملین ریڈنگز

16 جی بی نان ولیٹائل

جی پی آئی بی، یو ایس بی ٹی ایم سی، ایتھرنیٹ

مقامی SCPI کے مطابق ریموٹ کمانڈز

8508A اور 3458A ایمولیشن موڈ

فلوک 8508A ایمولیشن میں MET/CAL™ کیلیبریشن کے طریقہ کار کی لائبریری کی مکمل حمایت کریں

IVI ڈرائیور

.csv فارمیٹ میں آسان ڈیٹا کی منتقلی کے لیے USB تھمب ڈرائیو

ٹرگر میکانزم

دستی محرک

بیرونی BNC ٹرگ ان اور ٹرگ آؤٹ

اندرونی یا سطحی محرک

ٹائمر ٹرگر

دور کا محرک

لائن ٹرگر

بس کا محرک
