ڈونگ گوان کیہانگ الیکٹرانک ٹیکنالوجی کمپنی، لمیٹڈ اعلی معیار اور مناسب قیمت کے ساتھ ایک پیشہ ور رہنما چین R&S FPL1003 سپیکٹرم تجزیہ کار تیار کرنے والا ہے۔ ایک RF لیب میں، R&S®FPL1000 فیملی اتنا ہی ناگزیر ہے جتنا کہ ایک آسیلوسکوپ یا ملٹی میٹر۔ یہ بہت سے پیمائشی کاموں کے لیے ایک واحد آلہ ہے۔ یہ پاور سینسرز کے لیے انتہائی درست طاقت کی پیمائش کے ساتھ ساتھ سپیکٹرم تجزیہ اور اینالاگ اور ڈیجیٹلی ماڈیولڈ سگنلز کے تجزیہ کے لیے استعمال کیا جا سکتا ہے۔
| ماڈلز | احاطہ ارتعاش | فیز شور | ڈی این ایل @ 1 گیگا ہرٹز | زیادہ سے زیادہ تجزیہ بینڈوتھ | آلے کی قسم |
| R&S®FPL1003 آرڈر نمبر 1304.0004.03 |
5 kHz - 3 GHz | < –108 dBc (1 Hz) (f = 1 GHz، 10 kHz آفسیٹ) |
< –163 dBm/Hz | 40 MHz (FPL1-B40) | سگنل اور سپیکٹرم تجزیہ کار |
فریکوئینسی رینج 5 kHz سے 26.5 GHz تک
ایس ایس بی فیز شور: ٹائپ کریں۔ -108 dBc (1 Hz) 10 kHz پر
DANL preamplifier کے ساتھ: typ. -163 dBm 10 MHz سے 2 GHz تک
چھوٹے قدموں کے نشان کے ساتھ ہلکا پھلکا
40 میگاہرٹز تجزیہ بینڈوتھ (آپشن)
متعدد اقسام کی پیمائش کے لیے ایک واحد آلہ

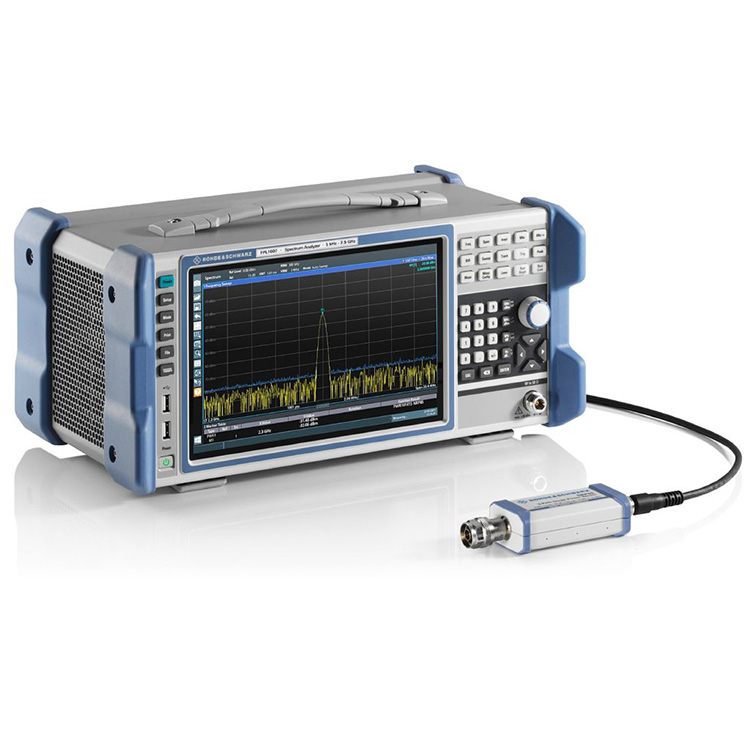

آپ R&S FPL1003 سپیکٹرم اینالائزر کو سپیکٹرل پیمائش کے لیے استعمال کر سکتے ہیں، پاور سینسرز کے ساتھ انتہائی درست طاقت کی پیمائش اور اینالاگ اور ڈیجیٹلی ماڈیولڈ سگنلز کا تجزیہ کرتے وقت۔

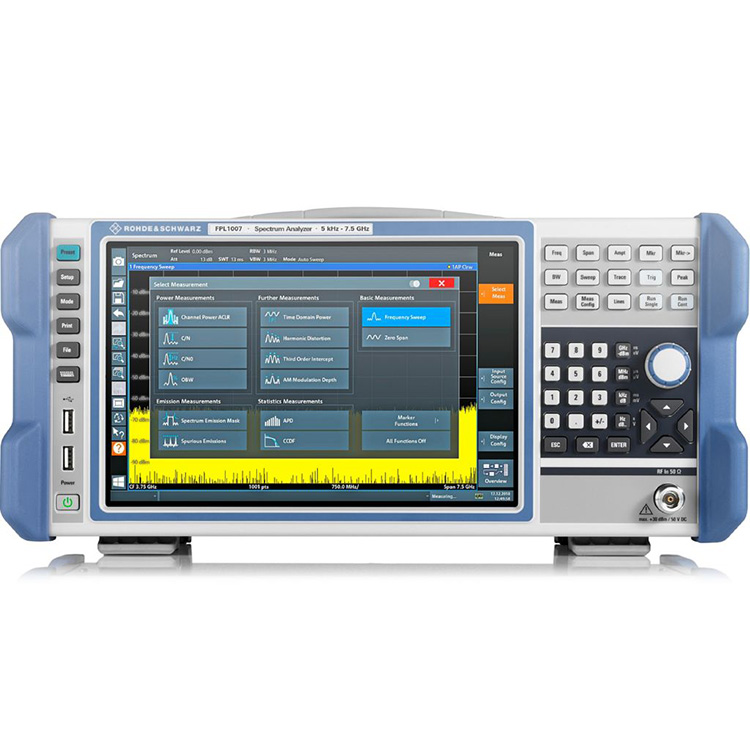

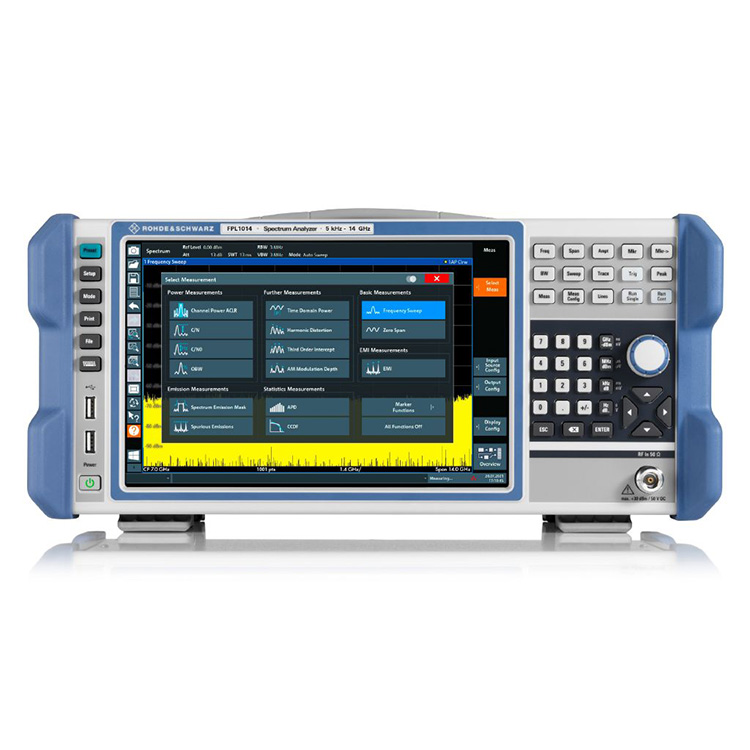

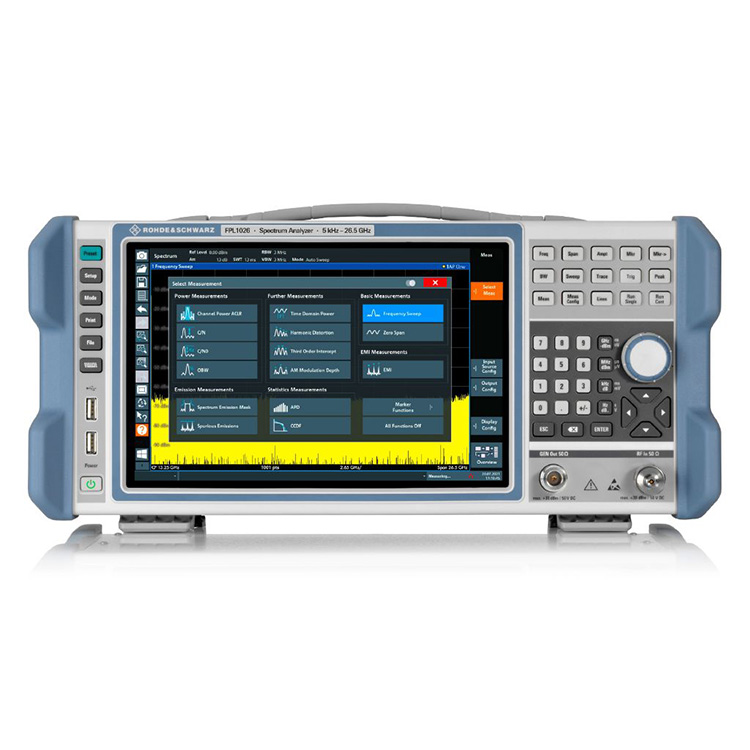

پیمائش کے طریقے
معیاری R&S®FPL1000 بیس یونٹ مختلف جدید اسپیکٹرم پیمائش کے طریقوں کو سپورٹ کرتا ہے۔

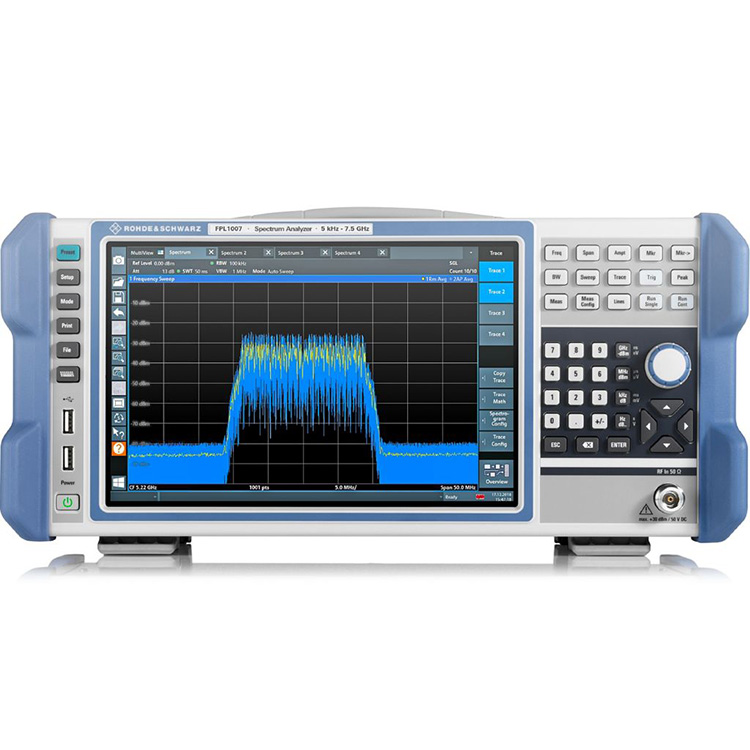

کم فیز شور اور کم ڈسپلے اوسط شور کی سطح
ٹائپ کے فیز شور کی خاصیت۔ -108 dBc (1 Hz) 10 kHz آفسیٹ پر (1 GHz کیریئر)، ٹائپ کا ایک تھرڈ آرڈر انٹرسیپٹ پوائنٹ۔ +20 dBm، 1 Hz سے 10 MHz ریزولوشن بینڈوتھ اور ٹائپ۔ -163 dBm نے اوسط شور کی سطح کو ظاہر کیا، R&S®FPL1000 اعلی طبقے کے تجزیہ کاروں سے موازنہ ہے۔ یہ لیب، پیداوار اور خدمت کے کاموں کے لیے مثالی ہے۔
فیز شور کی پیمائش
مارکر فنکشن کے ساتھ آسان مرحلے کے شور کی پیمائش
اسمارٹ فون کی طرح بدیہی آپریشن
ٹچ اسکرین کو کنفیگریشن اور کارکردگی کی پیمائش کے لیے استعمال کیا جا سکتا ہے۔ اسکرین پر ایک انگلی سے سوائپ کرنے سے سینٹر فریکوئنسی یا حوالہ کی سطح کو ایڈجسٹ کیا جاتا ہے۔ دو انگلیوں کا سوائپ ظاہر کردہ اسپین یا لیول رینج کو ایڈجسٹ کرتا ہے۔

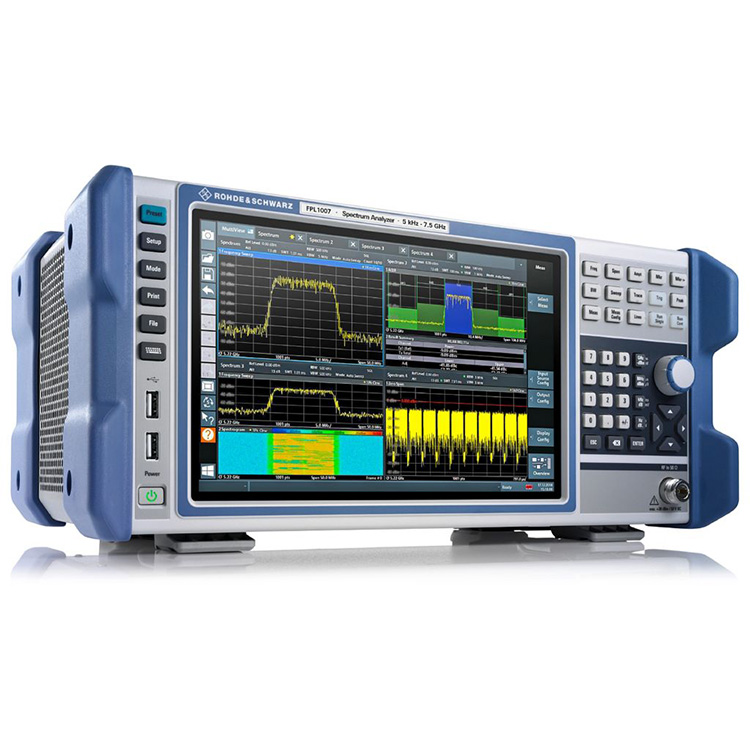

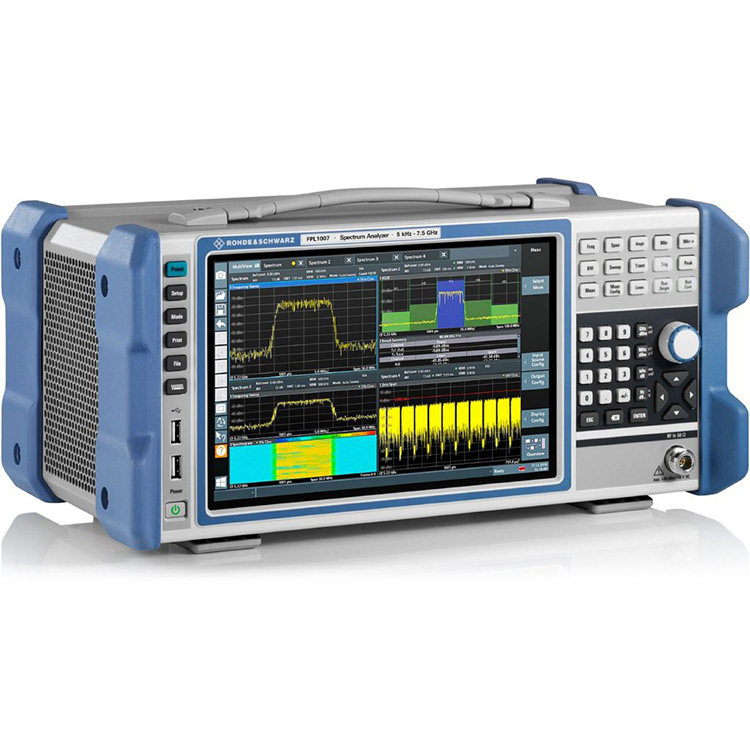

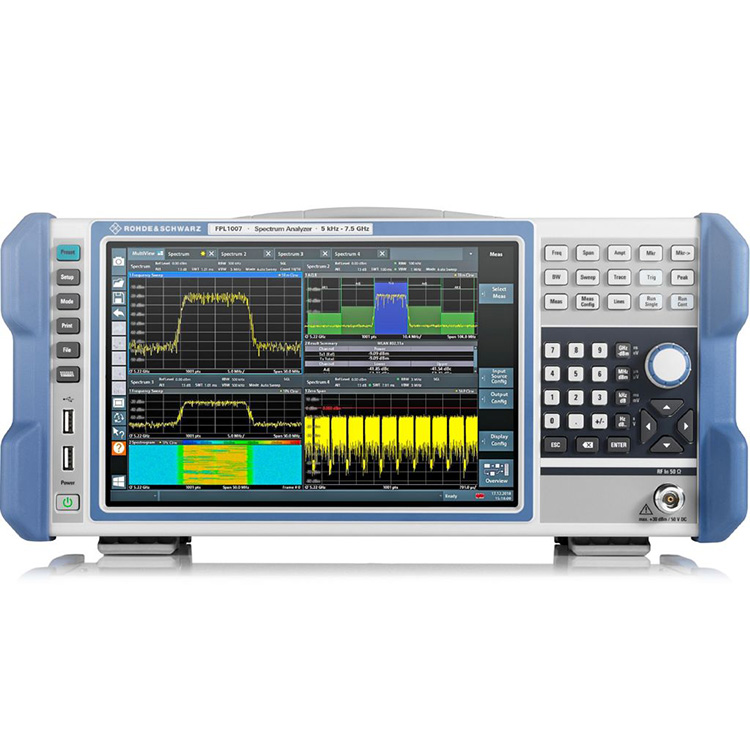

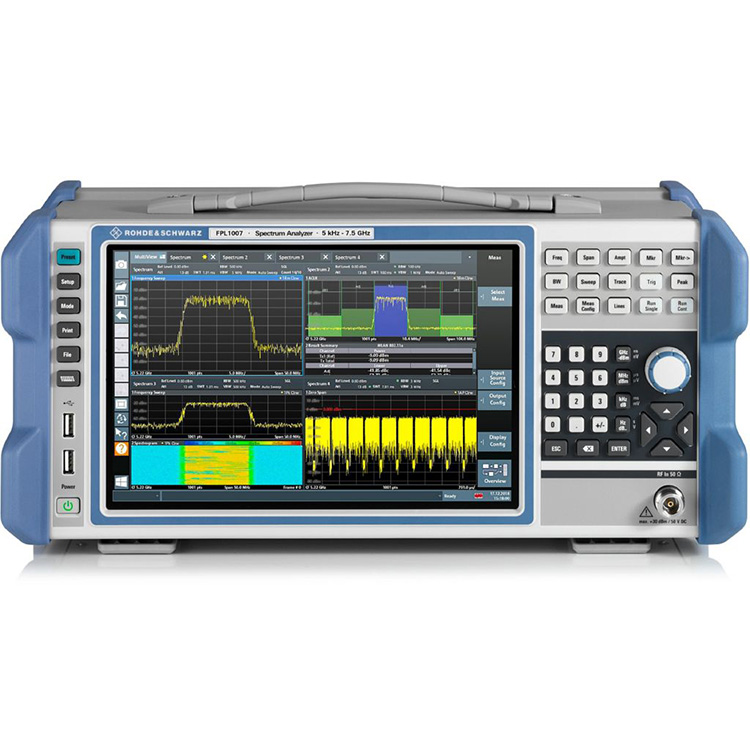

R&S®FPL1000 کا ملٹی ویو
سیکوینسر سپیکٹرم پیمائش، ملحقہ چینل پاور پیمائش، ٹائم ڈومین پیمائش اور سپیکٹروگرام پیمائش کر سکتا ہے۔
یہ تقریباً ہر جگہ استعمال کیا جا سکتا ہے…
6 کلو گرام کا کم وزن، تین گھنٹے کے آپریشن کے لیے اختیاری بیٹری پیک اور بیگ اور کندھے کے استعمال کا مطلب ہے کہ آپ R&S®FPL1000 سگنل اور اسپیکٹرم اینالائزر کو جہاں بھی ضرورت ہو استعمال کر سکتے ہیں۔
R&S®FPL1000 کے لیے کیرینگ بیگ
اختیاری R&S®FPL1000 لے جانے والا بیگ۔ R&S®FPL1-B31 بیٹری کا اختیار بیگ کے اندر رہتے ہوئے آپریشن کی اجازت دیتا ہے۔
