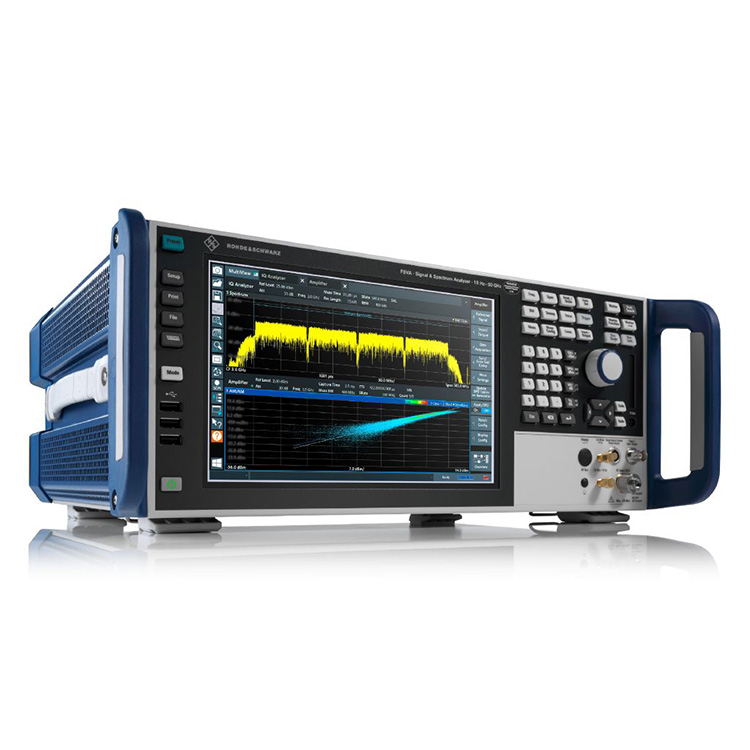

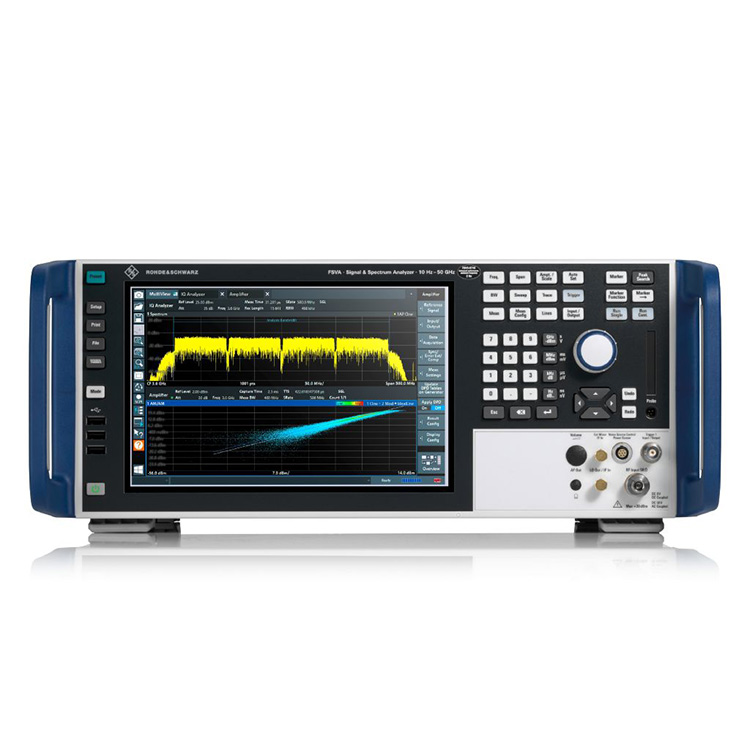

ذیل میں اعلیٰ معیار کے R&S FSVA3004 سگنل اور سپیکٹرم تجزیہ کار کا تعارف ہے، امید ہے کہ آپ اسے بہتر طریقے سے سمجھنے میں مدد کریں گے۔ ایک بہتر مستقبل بنانے کے لیے ہمارے ساتھ تعاون جاری رکھنے کے لیے نئے اور پرانے صارفین کو خوش آمدید! فریکوئینسی رینج 2 Hz سے 4, 7.5, 13.6, 30, 44, 50/54 GHz
| ماڈلز | احاطہ ارتعاش | فیز شور | زیادہ سے زیادہ تجزیہ بینڈ کی چوڑائی |
| R&S®FSVA3004 آرڈر نمبر 1330.5000.05 |
10 Hz - 4 GHz (2 Hz - 4 GHz R&S®FSV3-B710 آپشن کے ساتھ) | < –127 dBc (1 Hz) (f = 1 GHz، 10 kHz آفسیٹ، آپشن B710) |
400 میگاہرٹز |
فریکوئینسی رینج 2 Hz سے 4, 7.5, 13.6, 30, 44, 50/54 GHz
تجزیہ بینڈوتھ 1 گیگا ہرٹز تک
SSB فیز شور 10 kHz آفسیٹ (1 GHz): -127 dBc/Hz
ملٹی ٹچ، SCPI ریکارڈر اور ایونٹ پر مبنی ایکشن کے ساتھ GUI
اینالاگ اور ڈیجیٹل سگنل تجزیہ کے لیے اختیارات، بشمول 5G NR
R&S FSVA3004 سگنل اور سپیکٹرم تجزیہ کار R&D، سسٹم ٹیسٹنگ، تصدیق اور پیداوار میں وائرلیس کمیونیکیشن سگنلز کا جائزہ لینے کے لیے مثالی ہے۔ تجزیہ بینڈوتھ کے 400 میگاہرٹز کے ساتھ، یہ چار پڑوسی 5G NR کیریئرز کو ایک ساتھ پکڑ سکتا ہے۔ 5G NR سگنل تجزیہ کے لیے وقف کردہ اختیارات 28 GHz پر 100 MHz چوڑے کیریئر کے لیے EVM کی قدروں کو 1% سے بہتر بناتے ہیں۔
5G NR سگنل تجزیہ
5G NR سگنل تجزیہ - R&S®FSV3-K144 (ڈاؤن لنک) اور R&S®FSV3-K145 (اپ لنک) کے اختیارات کے ساتھ 5G NR سگنل کا تجزیہ
1 گیگا ہرٹز تک تجزیہ بینڈوتھ، ہائی ڈائنامک رینج اور کم فیز شور
وائرلیس، A&D اور اجزاء کی صنعتوں میں بہت سے پیمائشی ایپلی کیشنز کے لیے کم فیز شور، وسیع تجزیہ بینڈوتھ اور ہائی ڈائنامک رینج کی ضرورت ہوتی ہے۔ R&S®FSVA3000 سگنل اور اسپیکٹرم تجزیہ کار وائرلیس کمیونیکیشن سسٹمز اور ان کے اجزاء کی تیاری اور تصدیق کے لیے اور A&D مارکیٹ میں سروس اور مینٹیننس ایپلی کیشنز کے لیے بہترین ٹول ہے۔
دس 5G NR کیریئرز کو ایک ساتھ پکڑتا ہے۔
1 GHz کی زیادہ سے زیادہ تجزیہ بینڈوتھ ہر ایک 100 MHz بینڈوتھ کے دس 5G NR کیریئرز کو بیک وقت پکڑنا ممکن بناتی ہے۔
R&S®FSVA3000 اپنے سادہ اور تیز سیٹ اپ کی بدولت پیمائش کے نتائج تک تیز رسائی کے ساتھ سبقت لے جاتا ہے۔
R&S®FSVA3000 خصوصیات
ملٹی ٹچ ڈسپلے
آسان ٹیسٹ پروگرام کی ترقی کے لیے SCPI ریکارڈر
نایاب DUT واقعات کو ڈیبگ کرنے کے لیے ایونٹ پر مبنی کارروائیاں
براہ راست سیٹ اپ رسائی کے ذریعے اسمارٹ سگنل جنریٹر کنٹرول
R&S®FSVA3000 ایونٹ پر مبنی کارروائیاں
نایاب DUT ایونٹس کا آسان ٹربل شوٹنگ: ایک ایونٹ کا انتخاب کریں جیسے کہ حد لائن کی ناکامی یا ٹچ ڈاؤن مینو سے اسکرین شاٹ۔
پیداوار کے لیے تیز رفتار پیمائش
اجزاء، ماڈیولز اور آلات کی خودکار پیداوار کے لیے سپیکٹرل پیمائش کے ساتھ ساتھ سگنل ڈیموڈولیشن کی ضرورت ہوتی ہے۔ R&S®FSVA3000 سگنل اور سپیکٹرم تجزیہ کار کم سے کم وقت میں پیمائش کے پیچیدہ منظرنامے بھی انجام دیتا ہے۔
بہتر کمپیوٹر پاور آپشن ڈیجیٹل سگنل ڈیموڈولیشن کو تیز کرنے کے لیے کواڈ کور CPU فراہم کرتا ہے۔ یہ پیمائش کے ڈیٹا کی تیز ترین منتقلی کے لیے اندرونی PCIe 3.0 بس سسٹم بھی شامل کرتا ہے۔ کلاؤڈ بیسڈ ٹیسٹ سسٹمز میں، اختیاری 10 Gbit/s LAN انٹرفیس نیٹ ورک میں تیزی سے I/Q ڈیٹا کی منتقلی کو قابل بناتا ہے۔
ACLR پیمائش
FFT پر مبنی ACLR پیمائشیں تیز رفتاری میں نمایاں بہتری فراہم کرتی ہیں۔ R&S®FSVA3000 میں اب بھی ایک بہترین متحرک رینج ہے۔
