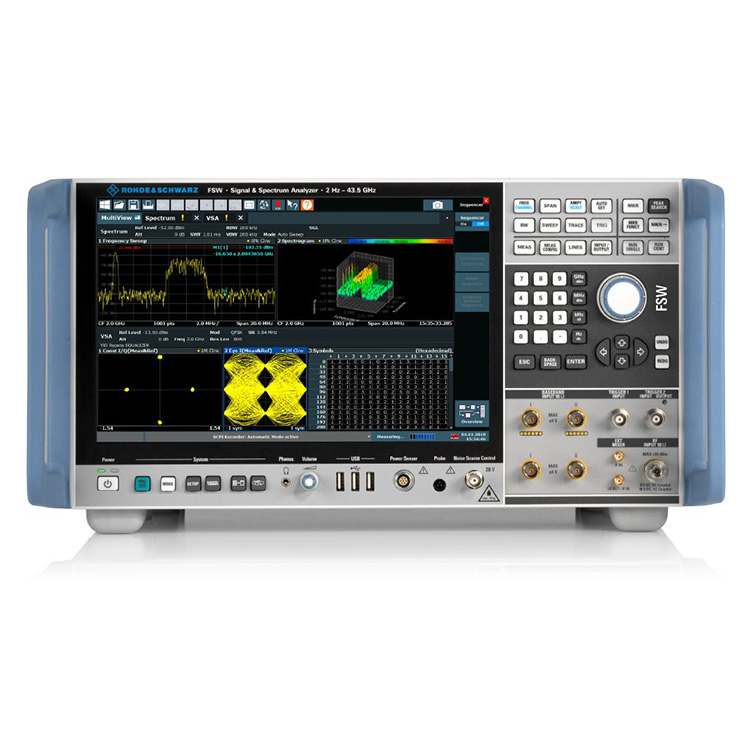

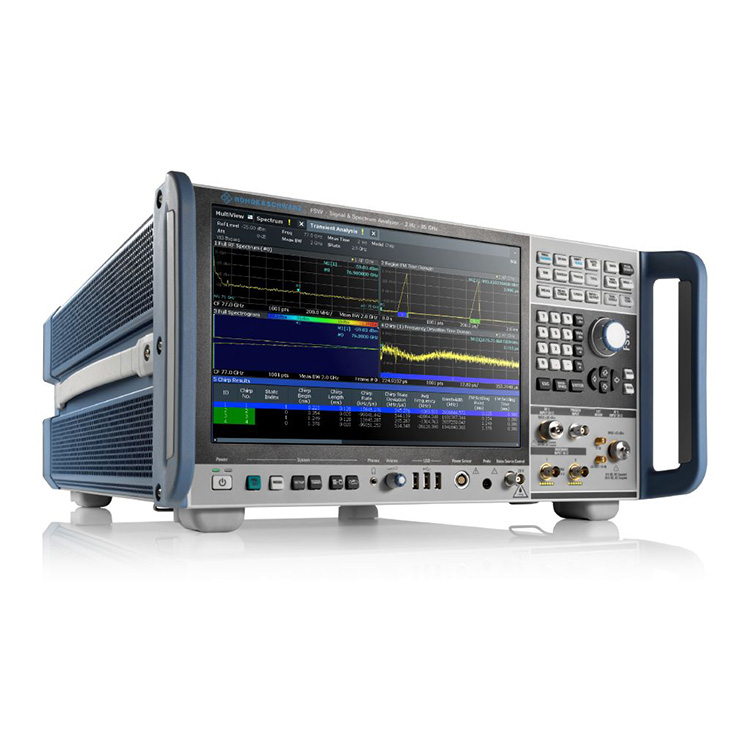

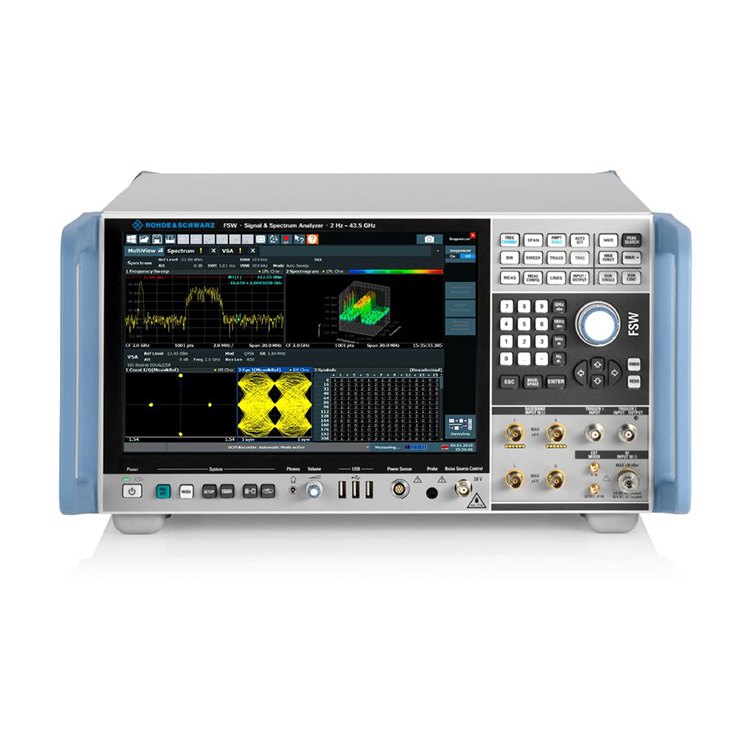

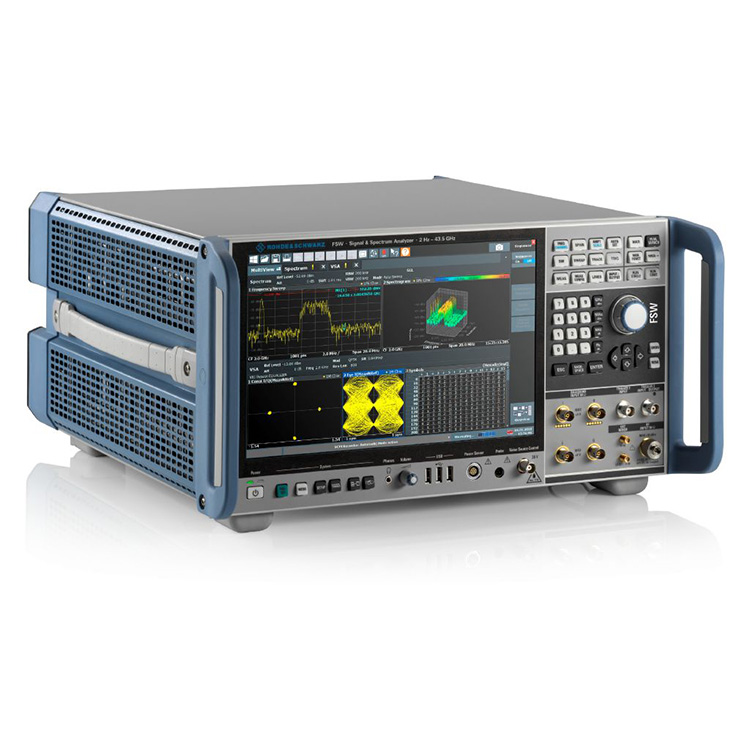

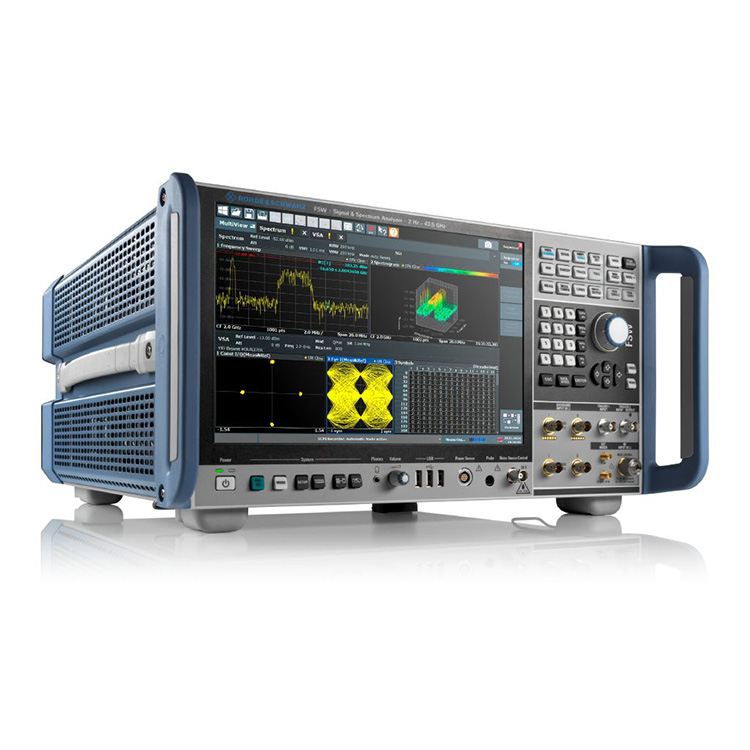

ڈونگ گوان کیہانگ الیکٹرانک ٹیکنالوجی کمپنی، لمیٹڈ R&S FSW43 سگنل اور سپیکٹرم تجزیہ کار میں خصوصیت کا ڈیزائن اور عملی کارکردگی اور مسابقتی قیمت ہے، RBW (ریزولوشن بینڈوتھ): RBW ایک پیرامیٹر ہے جسے تجزیہ کار کے فلٹرز کی بینڈوتھ سیٹ کرنے کے لیے استعمال کیا جاتا ہے۔ یہ سپیکٹرم میں قریب سے فاصلہ والے فریکوئنسی اجزاء میں فرق کرنے کی صلاحیت کو متاثر کرتا ہے۔
| ماڈلز | احاطہ ارتعاش | فیز شور | زیادہ سے زیادہ تجزیہ بینڈ کی چوڑائی |
| R&S®FSW43 آرڈر نمبر 1331.5003.43 |
2 Hz - 43.5 GHz | < –136 dBc (1 Hz) (f = 1 GHz، 10 kHz آفسیٹ) |
512 میگاہرٹز |
مارکیٹ میں بے مثال کم فیز شور اور بہترین حساسیت
8.3 GHz اندرونی تجزیہ بینڈوتھ
800 میگاہرٹز ریئل ٹائم تجزیہ بینڈوتھ
ایس سی پی آئی ریکارڈر کوڈ جنریشن کو آسان بناتا ہے۔
ہائی ڈائنامک رینج ای وی ایم کی شاندار کارکردگی کو قابل بناتی ہے۔
آر ایف کی کارکردگی جو درست مطالبات کو پورا کرتی ہے۔
R&S FSW43 سگنل اور سپیکٹرم تجزیہ کار ٹاپ آف دی لائن سگنل اور سپیکٹرم تجزیہ کاروں کی نئی تعریف کرتا ہے، جو اعلیٰ RF فیز شور، ڈسپلے اوسط شور کی سطح، انٹرموڈولیشن سپریشن اور ACLR اور ہارمونک پیمائش کے لیے متحرک رینج پیش کرتا ہے۔
فیز شور
10 GHz کیریئر فریکوئنسی پر فیز شور 10 kHz پر کیریئر سے آفسیٹ: ٹائپ کریں۔ -133 ڈی بی سی (1 ہرٹج)۔
سہولت کے لیے ڈیزائن کیا گیا ہے۔
12.1’’ ہائی ریزولوشن، اشارے کی مدد کے ساتھ ملٹی ٹچ ڈسپلے - ونڈوز 10 کی شکل و صورت کے ساتھ فلیٹ ڈیزائن
مختلف پیمائشوں کو ایک ساتھ علیحدہ کھڑکیوں میں دکھایا جا سکتا ہے، جس سے نتیجہ کی تشریح آسان ہو جاتی ہے۔
ایمبیڈڈ ایس سی پی آئی ریکارڈر خودکار، ریموٹ کنٹرول پیمائش کے لیے کوڈ جنریشن کو آسان بناتا ہے۔
آسان یوزر انٹرفیس
12.1 انچ ہائی ریزولوشن، ملٹی ٹچ ڈسپلے اور بہت کچھ کے ساتھ جدید R&S®FSW۔
گہرائی سے 5G فزیکل لیئر سگنل تجزیہ
R&S®FSW توسیع پذیر، 8.3 GHz تک کی وسیع اندرونی تجزیہ بینڈوتھ آپ کو ڈاؤن لنک سگنل کی پوری بینڈوڈتھ کیپچر کرنے اور پورے نظام کا جائزہ لینے کی اجازت دیتی ہے۔
R&S®FSW-K144 اور R&S®FSW-K145 اختیارات 3GPP 5G NR کے ڈاؤن لنک اور اپلنک ان بینڈ پیمائش کا احاطہ کرتے ہیں۔ ہر سگنل کے ذیلی فریم کا تجزیہ کیا جاتا ہے اور پیمائش کے نتائج کی ایک وسیع رینج فراہم کی جاتی ہے، بشمول EVM، فریکوئنسی اور مختلف چینلز اور سگنلز کی طاقت۔
R&S®FSW-K144 5G نئی ریڈیو ڈاؤن لنک ایپلیکیشن
R&S®FSW-K144 خود بخود بہت سے پیرامیٹرز کا پتہ لگاتا اور سیٹ کرتا ہے، جس سے آپ کو تفصیلی تجزیہ سے بصیرت پر توجہ مرکوز کرنے کے لیے مزید وقت ملتا ہے۔
تیز اور جامع ریڈار سگنل تجزیہ
وسیع تجزیہ بینڈوتھ (8.3 GHz تک) کے علاوہ، R&S®FSW تجزیہ فنکشن ریڈار ٹیسٹنگ کے لیے ضروری ہے۔
R&S®FSW-K6 نبض کی پیمائش کی ایپلی کیشن ایک کلید کے ٹچ پر نبض کے تمام متعلقہ پیرامیٹرز کی پیمائش کرتی ہے۔
R&S®FSW-K6S ٹائم سائڈلوب پیمائش کا اختیار نبض کمپریشن پیرامیٹرز کی پیمائش کرتا ہے
R&S®FSW-K60/K60H آپشن فریکوئنسی ہاپنگ سگنلز کا تجزیہ کرتا ہے۔
R&S®FSW-K6 نبض کی پیمائش کا اختیار
R&S®FSW-K6 نبض کی پیمائش کی ایپلی کیشن ایک بٹن کے ٹچ پر نبض کے تمام متعلقہ پیرامیٹرز کی پیمائش کرتی ہے۔
ای بینڈ میں امیج فری وائیڈ بینڈ سگنل کا تجزیہ
R&S®FSW85 سگنل اور سپیکٹرم تجزیہ کار میں 8 GHz اور 85 GHz کے درمیان فریکوئنسیوں کے لیے YIG پری سلیکٹر ہے، جو تصویر سے پاک سپیکٹرم تجزیہ فراہم کرتا ہے۔ وسیع تجزیہ بینڈوتھ (8.3 GHz تک) R&S®FSW-K60/-K60C عارضی تجزیہ/چرپ پیمائش کے آپشن کے ساتھ مل کر آپ کو 5 GHz تک وسیع FMCW سگنلز کی خصوصیت کی اجازت دیتا ہے جیسے کہ آٹوموٹو ریڈارز میں استعمال ہونے والے۔
آٹوموٹو ریڈار کی پیمائش
77 GHz پر 2 GHz بینڈوتھ کے ساتھ FMCW سگنل R&S®FSW-K60C آپشن اور R&S®FSW-B2001 2 GHz اندرونی بینڈوتھ ایکسٹینشن کے ساتھ ماپا گیا
سیٹلائٹ پے لوڈز، پے لوڈ سب سسٹمز اور اجزاء کو ڈیزائن کرنے، تیار کرنے اور جانچنے کے لیے اعلی کارکردگی کی پیمائش کے حل
R&S®FSW انتہائی اہم پیمائشوں جیسے گروپ تاخیر، لکیری، گین ٹرانسفر، شور پاور ریشو (NPR) وغیرہ کے لیے وقف شدہ پیمائشی ایپلی کیشنز پیش کرتا ہے۔ یہ DVB-S2X اور OneWeb جیسے کئی معیاروں کے سیٹلائٹ RF سگنلز کو بھی کم کرتا ہے۔ R&S®FSW توسیع پذیر، وسیع تجزیہ بینڈوتھ (8.3 GHz تک) وسیع سگنل بینڈوتھ کی بڑھتی ہوئی مانگ کو پورا کرتا ہے۔
R&S®FSW-K17 ملٹی کیرئیر گروپ میں تاخیر کی پیمائش
ملی سیکنڈ کے اندر اعلی درستگی کے ساتھ مطلق اور رشتہ دار گروپ کی تاخیر کی پیمائش کرتا ہے۔
ریئل ٹائم سپیکٹرم تجزیہ کے آپشن کے ساتھ کسی چیز کو مت چھوڑیں۔
R&S®FSW ریئل ٹائم آپشنز صارفین کو 800 میگاہرٹز تک کی بینڈوڈتھ میں - طاقتور کیریئرز کے قریب ہونے کے باوجود بھی نینو سیکنڈ رینج میں انتہائی مختصر وقفے وقفے سے قابل اعتماد طریقے سے پتہ لگانے کی اجازت دیتے ہیں۔ ریئل ٹائم سپیکٹرم تجزیہ صارفین کو موجودہ فریکوئنسی ہاپنگ الگورتھم کا تجزیہ کرنے اور ایک ہی فریکوئنسی بینڈ میں کام کرنے والے مختلف معیارات کے سگنلز کے درمیان تصادم کو روکنے کے لیے متبادل تخلیق کرنے کے قابل بناتا ہے۔
2.4 GHz پر ISM بینڈ کا ریئل ٹائم سپیکٹرم
ایک ہی فریکوئنسی بینڈ (جیسے WLAN اور Bluetooth®) میں کام کرنے والے مختلف معیارات کے سگنلز کے درمیان تصادم کا تجزیہ کرتا ہے اور اسے روکتا ہے۔
ڈیجیٹل سگنل تجزیہ
R&S®FSW-K70 ویکٹر سگنل تجزیہ کا اختیار صارفین کو ڈیجیٹل طور پر ماڈیول کردہ سنگل کیریئرز کو بٹ لیول تک لچکدار طریقے سے تجزیہ کرنے کے قابل بناتا ہے۔ واضح طور پر تشکیل شدہ آپریٹنگ تصور تجزیہ کے ٹولز کی وسیع رینج کے باوجود پیمائش کو آسان بناتا ہے۔ R&S®FSW-K70M دو مختلف ماڈیولیشن اسکیموں، جیسے DVB-S2X سگنلز کے ساتھ سگنلز کے تجزیہ کی اجازت دیتا ہے۔ R&S®FSW-K70P ایکسٹینشن خام خامی کی پیمائش کرتا ہے۔ PRBS ڈیٹا پر PRBS23 تک کی شرح (BER)۔
1024QAM ماڈیولڈ سگنل کا تجزیہ
نکشتر کا خاکہ، نتیجہ کی میز، علامت کی میز اور ای وی ایم کی تقسیم۔
