پیشہ ور صنعت کار کے طور پر، ہم آپ کو R&S NRP33SN-V تھری پاتھ ڈائیوڈ پاور سینسرز فراہم کرنا چاہتے ہیں۔ CW اور ماڈیولڈ سگنلز کے لیے تیز اور درست طاقت کی پیمائش۔ 100,000 ریڈنگز فی سیکنڈ۔
| ماڈلز | R&S®NRP33SN-V |
| تعدد کی حد | 10 میگاہرٹز - 33 گیگا ہرٹز |
| سطح کی حد | -70 dBm - +23 dBm |
| LAN انٹرفیس | √ |
| کنیکٹر کی قسم | 3.5 ملی میٹر (میٹر) |
CW اور ماڈیولڈ سگنلز کے لیے تیز اور درست طاقت کی پیمائش
100,000 ریڈنگز فی سیکنڈ

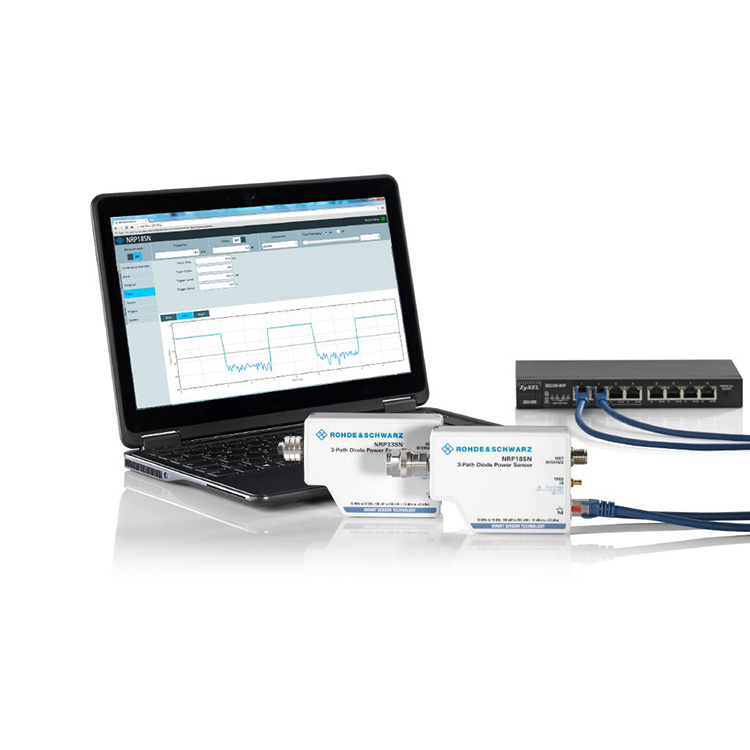

LAN اور USB کے ذریعے کنٹرول اور نگرانی
ہائی پاور ایپلی کیشنز کے لیے سینسر
R&S®NRX بیس یونٹ کے ساتھ لچکدار آپریشن
R&S®NRPxxS/SN پاور سینسرز تین الگ الگ ڈائیوڈ راستے استعمال کرتے ہیں، ہر ایک بہترین ڈیٹیکٹر رینج میں چلتا ہے۔ نتیجے کے طور پر، اوسط طاقت کا تعین ماڈیولیشن کی قسم سے آزاد اعلی درستگی کے ساتھ کیا جا سکتا ہے۔ پیمائش کے نتائج شاید ہی مداخلت کرنے والے سگنلز یا ہارمونکس سے متاثر ہوتے ہیں۔ لہذا R&S®NRPxxS/SN پاور سینسرز تھرمل پاور سینسرز کی طرح برتاؤ کرتے ہیں لیکن نمایاں طور پر زیادہ رفتار پیش کرتے ہیں۔ وہ 93 dB تک کی ڈائنامک رینج فراہم کرتے ہیں جس کی پیمائش کی بہترین حد -70 dBm ہے۔
بہت سے ایپلی کیشنز کے لئے مثالی حل
تھری پاتھ ڈائیوڈ پاور سینسرز متعدد ایپلی کیشنز کے لیے موزوں ہیں، کیونکہ وہ مسلسل اوسط، برسٹ اوسط، ٹائم سلاٹ اوسط، گیٹ اوسط اور ٹریس پیمائش کی حمایت کرتے ہیں۔ شاندار کارکردگی اور پیمائش کی بے مثال رفتار اور درستگی کے ساتھ، سینسرز کو وائرلیس سگنلز جیسے GSM اور 3GPP کے ساتھ ساتھ LTE، LTE-Advanced یا 5G جیسے اعلیٰ بینڈوتھ سگنلز پر درست اوسط طاقت کی پیمائش کرنے کے لیے استعمال کیا جا سکتا ہے۔
بہتر تھری پاتھ کا تصور
R&S®NRPxxS(N) پاور سینسرز تین الگ الگ ڈائیوڈ راستے استعمال کرتے ہیں، ہر ایک بہترین ڈیٹیکٹر رینج میں چلتا ہے۔ ماڈیولیشن کی قسم سے قطع نظر اعلی درستگی کے ساتھ اوسط طاقت کا تعین کیا جا سکتا ہے۔ پیمائش کے نتائج شاید ہی مداخلت کرنے والے سگنلز یا ہارمونکس سے متاثر ہوتے ہیں۔ اس لیے R&S®NRPxxS(N) پاور سینسرز تھرمل پاور سینسرز کی طرح برتاؤ کرتے ہیں لیکن نمایاں طور پر زیادہ رفتار اور 93 dB تک کی ڈائنامک رینج پیش کرتے ہیں۔
یہاں تک کہ کم سطح پر -70 dBm تک
نچلی سطحوں پر پیمائش کی درستگی کو بڑھانے کے لیے، متعدد ناپے گئے اقدار کا اوسط کرنا ضروری ہے۔ جبکہ اوسط شور کے اجزاء کو کم کرتی ہے، یہ پیمائش کو بھی سست کر دیتی ہے۔ اس لیے R&S®NRPxxS(N) پاور سینسرز کو انتہائی کم پیمائش کے شور کو ذہن میں رکھتے ہوئے ڈیزائن کیا گیا ہے۔
R&S®NRPxxS(N) پاور سینسرز مارکیٹ میں دستیاب سب سے زیادہ رفتار اور درستگی کے ساتھ –70 dBm کی کم حد تک پیمائش کر سکتے ہیں۔
100.000 پیمائش فی سیکنڈ تک کے ساتھ لامحدود وقت کی پیمائش
تیز مسلسل اوسط موڈ میں، R&S®NRPxxS(N) پاور سینسرز کسی بھی پیمائش کو کھوئے بغیر 100 µs کے کم از کم ٹرگر ریپیٹیشن ٹائم کے ساتھ 100,000 ٹرگرڈ پیمائش/s تک انجام دے سکتے ہیں۔ یہ پیمائش کی رفتار بفرڈ موڈ کا استعمال کرکے حاصل کی جاتی ہے۔ بفرڈ موڈ میں، تمام ماپا ڈیٹا سینسر کے اندر جمع کیا جاتا ہے اور ایک بلاک میں سینسر کے میزبان کو منتقل کیا جاتا ہے۔ R&S®NRPxxS(N) سینسرز وقت کی پابندی کے بغیر نیا فاسٹ موڈ انجام دیتے ہیں!

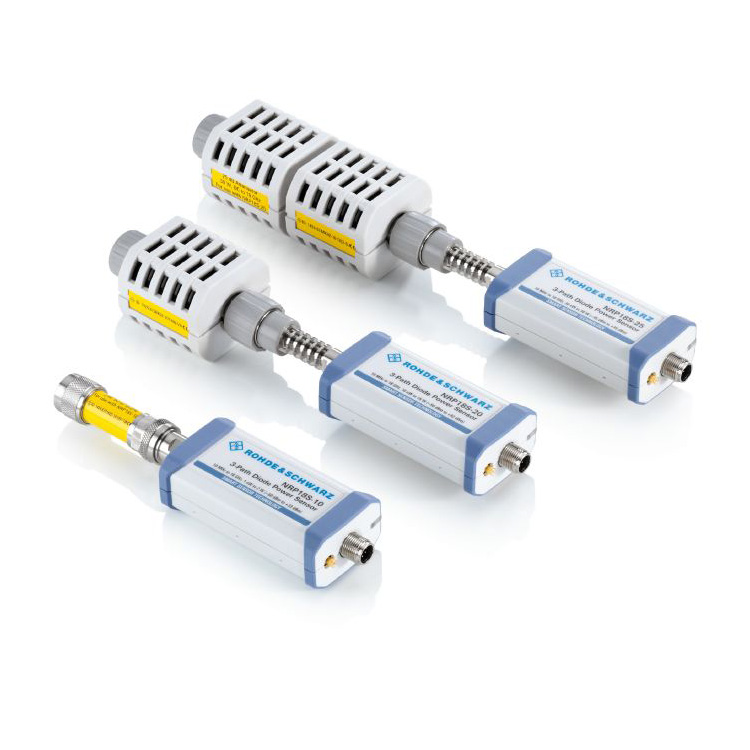

30W تک بجلی کی پیمائش کریں۔
R&S®NRP18S-10, R&S®NRP18S-20 اور R&S®NRP18S-25 ہائی پاور تھری پاتھ ڈائیوڈ پاور سینسرز ایک R&S®NRP18S اور 10/20/25 dB اپ اسٹریم اٹنیویٹر پر مشتمل ہیں۔ وہ 2 ڈبلیو، 15 ڈبلیو اور 30 ڈبلیو تک بجلی کی پیمائش کرنے کے قابل ہیں۔ جب اٹنیویٹر کے ساتھ استعمال کیا جاتا ہے، تو سینسر اور اٹنیویٹر کے درمیان غلطیاں خود بخود درست ہو جاتی ہیں۔ attenuator کے S- پیرامیٹرز کا تعین کیا جاتا ہے اور پیداوار کے دوران سینسر میں محفوظ کیا جاتا ہے۔

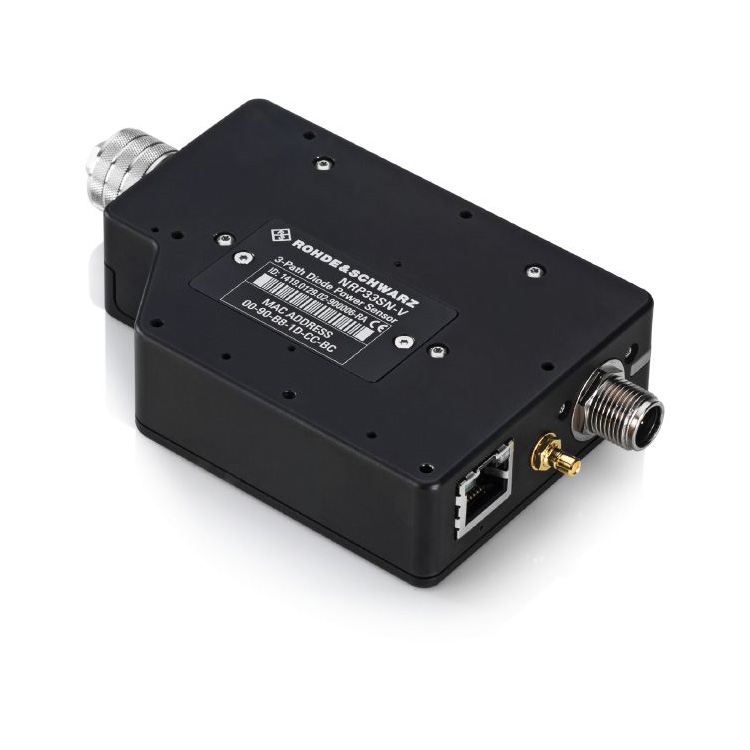

خاص طور پر تھرمل ویکیوم (TVAC) چیمبروں میں استعمال کے لیے ڈیزائن کیا گیا ہے۔
R&S®NRPxxSN-V TVAC کے مطابق پاور سینسر 67 GHz تک فریکوئنسی رینج میں سیٹلائٹ کمیونیکیشن ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے۔ پروڈکشن کے عمل کے دوران تمام اجزاء کو ویکیوم چیمبر میں پکایا جاتا ہے، اس لیے آؤٹ گیسنگ کو کم سے کم کر دیا جاتا ہے۔ ان کی LAN صلاحیت کی بدولت، پاور سینسرز کو چیمبر کے باہر سے آسانی سے کنٹرول اور مانیٹر کیا جا سکتا ہے جبکہ ہاؤسنگ میں سوراخ کرنے والے سوراخ دباؤ کی برابری کو یقینی بناتے ہیں۔
