آپ ہم سے حسب ضرورت R&S ZNB26 ویکٹر نیٹ ورک تجزیہ کار خریدنے کے لیے یقین دہانی کر سکتے ہیں۔ 401 پوائنٹس کے لیے 4 ms کا مختصر سویپ ٹائم۔
| ماڈلز | بندرگاہیں | تعدد | کنیکٹرز |
| R&S®ZNB26 آرڈر نمبر 1334.3330.63 |
2 | 26.5 GHz | 2.92 ملی میٹر (ملی میٹر) |
| R&S®ZNB26 آرڈر نمبر 1334.3330.65 |
4 | 26.5 GHz | 2.92 ملی میٹر (ملی میٹر) |
فریکوئینسی رینج 9 kHz سے 43.5 GHz تک
دو چار بندرگاہیں۔
140 dB تک کی وسیع متحرک رینج
401 پوائنٹس کے لیے 4 ms کا مختصر سویپ ٹائم
98 ڈی بی کی وسیع پاور سویپ رینج
اعلی ترین معیار پر پورا اترنے کے لیے ڈیزائن کیا گیا ہے۔
آپ ہم سے حسب ضرورت R&S ZNB26 ویکٹر نیٹ ورک تجزیہ کار خریدنے کے لیے یقین دہانی کر سکتے ہیں۔ R&S®ZNB ریسیورز ہائی پاور ہینڈلنگ کی صلاحیت کو اعلی حساسیت اور کم ٹریس شور کے ساتھ جوڑتے ہیں۔ R&S®ZNB بیس یونٹ میں عام طور پر 140 dB ڈائنامک رینج ہوتی ہے۔ R&S®ZNB8-B5x آپشن بندرگاہوں کے درمیان پیمائش کے لیے متحرک رینج کو 150 dB تک بڑھاتا ہے۔ تجزیہ کار S-پیرامیٹر کی پیمائش بہت کم شدت اور فیز ڈرفٹ کے ساتھ کرتا ہے جو عام طور پر 0.01 dB/°C اور 0.15°/°C سے کم ہوتے ہیں۔
ایک کیلیبریٹڈ R&S®ZNB بغیر کسی ری کیلیبریشن کے کئی دنوں تک درست پیمائش کی اجازت دیتا ہے۔

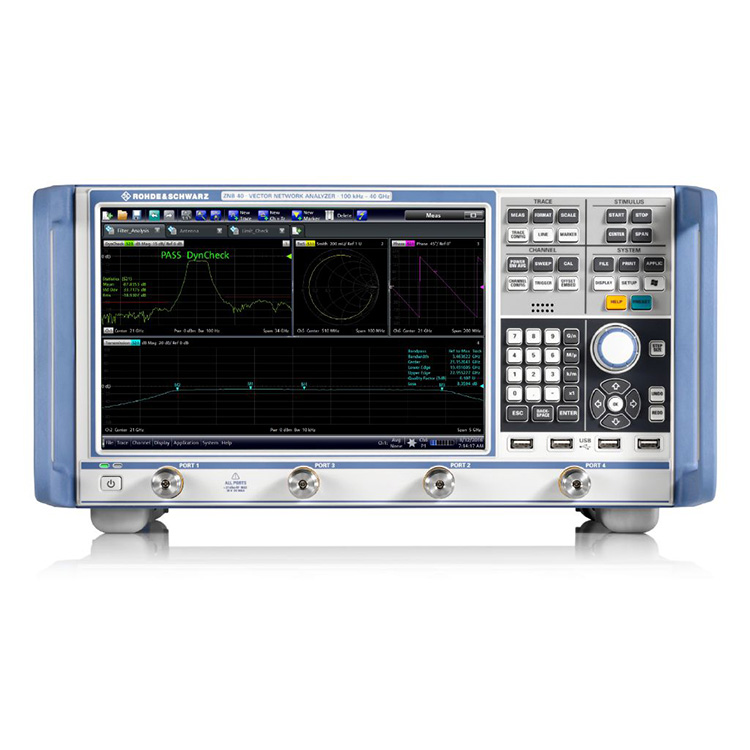

R&S®ZNB40 چار بندرگاہوں کے ساتھ۔
فعال اور غیر فعال RF اجزاء کی آسان خصوصیات
R&S®ZNB بہت سی خصوصیات اور اختیارات پیش کرتا ہے جس میں ایمبیڈنگ/ڈیم بیڈنگ فیچرز، متوازن DUT خصوصیت کے لیے مکسڈ موڈ S-پیرامیٹر اور لچکدار ٹیسٹ سیٹ اپ کنفیگریشن کے لیے نئے سرے سے طے شدہ S-پیرامیٹر شامل ہیں۔ آنکھوں کے خاکوں کے ساتھ ٹائم ڈومین پیمائش کے اختیارات، فریکوئنسی کو تبدیل کرنے والی پیمائش اور دو آزاد اندرونی جنریٹر بھی دستیاب ہیں۔
تیز پیمائش اور بیرونی اجزاء کا آسان کنٹرول
تیز رفتار سنتھیسائزر طے کرنے کے اوقات R&S®ZNB کو بہت کم پیمائش کے وقفے دیتے ہیں۔ بڑی IF بینڈوتھ تیزی سے نمونے لینے کے اوقات کو فعال کرتی ہے۔ یہ ڈسپلے کو تیز رفتار ڈیٹا پروسیسنگ اور کنٹرولر کو تیز LAN یا IEC/IEEE ڈیٹا کی منتقلی بھی فراہم کرتا ہے۔ سیگمنٹڈ سویپ جیسی خصوصیات پیمائش کے اوقات کو مزید بہتر کرتی ہیں۔ ماڈیولز یا بیرونی حصوں کو مربوط کنٹرول انٹرفیس جیسے RFFE GPIO، GPIB اور ہینڈلر I/O کے ساتھ آسانی سے کنٹرول کیا جا سکتا ہے۔
RFFE GPIO انٹرفیس کو ترتیب دینے کے لیے مینو۔
48 بندرگاہوں تک کی پیمائش
R&S®ZNB مختلف سوئچ میٹرکس کے ساتھ مل کر 48 پورٹس تک کے ماڈیولز پر پیچیدہ پیمائش کے لیے ایک جامع حل ہے۔ Rohde & Schwarz کے میٹرکس ملٹی پورٹ DUT کے لیے تمام S-پیرامیٹر کا تعین کرنے کے لیے مکمل کراس بار پیمائش فراہم کرتے ہیں۔ 24 بندرگاہوں کے ساتھ خودکار کیلیبریشن یونٹس فوری اور درست سیٹ اپ کیلیبریشن کو قابل بناتے ہیں۔
R&S®ZNB دو R&S®ZN-Z84 سوئچ میٹرکس کے ساتھ۔
انشانکن، تصدیق اور مختلف پیمائش کے لیے مختلف لوازمات
مکینیکل انشانکن اور تصدیقی کٹس
خودکار انشانکن یونٹس
ٹیسٹ کیبلز
ٹارک رنچس
R&S®NRP پاور سینسر فیملی کو سپورٹ کرتا ہے۔
اور بہت کچھ
