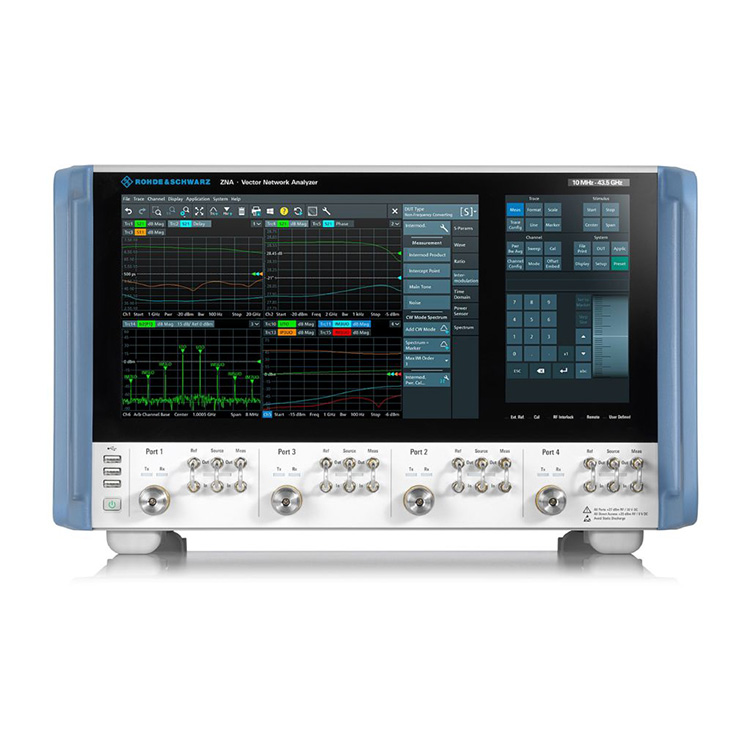

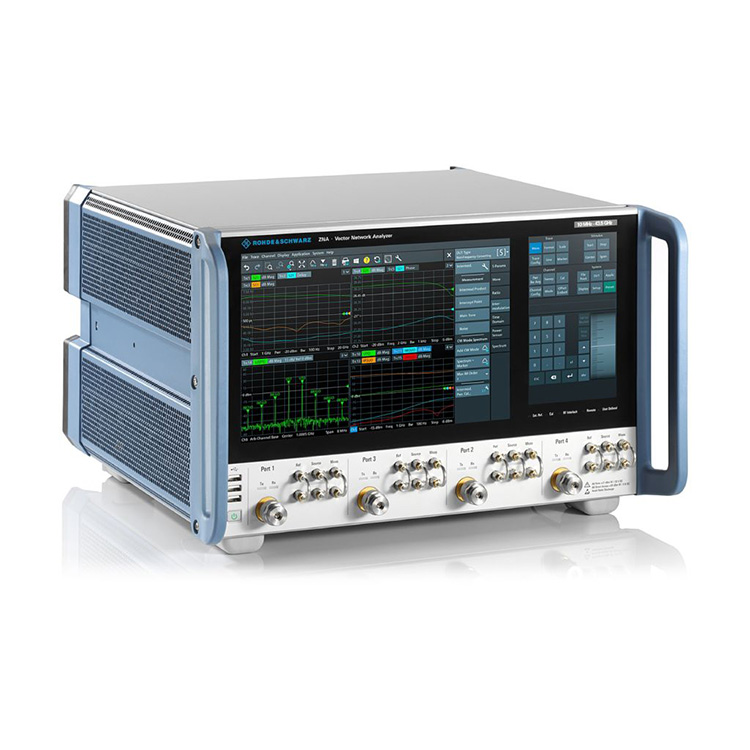

ذیل میں اعلیٰ معیار کے R&S ZNA26 Vector Network Analyzers کا تعارف ہے، امید ہے کہ آپ اسے بہتر طریقے سے سمجھنے میں مدد کریں گے۔ R&S®ZNA ویکٹر نیٹ ورک تجزیہ کار R&S VNA پورٹ فولیو کی اعلیٰ ترین سیریز ہیں: بہترین RF-کارکردگی کو سافٹ ویئر کی خصوصیات کی ایک وسیع رینج اور ایک منفرد ہارڈویئر تصور کے ساتھ ملایا گیا ہے۔
| ماڈلز | بندرگاہیں | تعدد | کنیکٹرز |
| R&S®ZNA26 آرڈر نمبر 1332.4500.22 |
2 بندرگاہیں | 10 MHz سے 26.5 GHz | 3.5 ملی میٹر (ملی میٹر) |
| R&S®ZNA26 آرڈر نمبر 1332.4500.26 |
4 بندرگاہیں | 10 MHz سے 26.5 GHz | 3.5 ملی میٹر (ملی میٹر) |
10 MHz سے 26.5/43.5/50/67 GHz (R&S®ZNA26/43/50/67)
دو یا چار پورٹ ماڈل دستیاب ہیں۔
بہترین RF کارکردگی
چار مربوط ذرائع تک
منفرد اور بدیہی ٹچ صرف آپریشن
اعلی درجے کی پیمائش کے کاموں کے لئے اعلی کارکردگی اور تیز رفتار
فعال اور غیر فعال اجزاء پر درست پیمائش
ٹیسٹ کے تحت ہائی بلاک کرنے والے آلات کی خصوصیت کے لیے وسیع متحرک رینج
بہترین استحکام، کم ٹریس شور اور اعلی وشوسنییتا کے لئے بقایا خام سسٹم ڈیٹا
اعلی درستگی میٹرولوجی ایپلی کیشنز کے لیے بھی موزوں ہے۔
وسیع پاور جھاڑو رینج
R&S®ZNA43 چار بندرگاہوں اور براہ راست چینل تک رسائی کے ساتھ
طاقتور اور عالمگیر پیمائش کا نظام
وسیع ڈائنامک رینج، بیرونی ٹیسٹ سیٹ اپ اور سسٹم انٹیگریشن کے لیے اختیاری براہ راست چینل تک رسائی
اعلی لچک اور مختصر جھاڑو کے اوقات کے لیے چار داخلی مرحلے سے مربوط ذرائع
کم ٹریس شور کے ساتھ تیز مکسر پیمائش کے لیے دو اندرونی ریسیور LOs تک
قابل اعتماد ملٹی چینل فیز پیمائش کے لیے آٹھ تک آزاد ریسیورز
چار اندرونی پلس ماڈیولیٹر اور پلس جنریٹرز تک
قابل استعمال پاور رینج کو بڑھانے کے لیے اختیاری سورس اور ریسیور سٹیپ اٹینیوٹرز
چیلنجنگ پیمائش بدیہی طور پر ترتیب دی گئی ہے۔
سگنل کی سالمیت کے لیے آنکھ کے خاکے کے طور پر ٹائم ڈومین تجزیہ اور توسیعی خصوصیات
اسکیلر مکسر کی پیمائش اور تعدد کو تبدیل کرنے والی پیمائش
اعلی درجے کی مکسر پیمائش کے لیے ویکٹر مکسر کی پیمائش
LO رسائی کے بغیر مکسر/کنورٹرز پر فریکوئنسی کنورٹنگ کی پیمائش
ٹیسٹ کے تحت آلے کے وسیع تجزیہ کے لیے سپیکٹرم تجزیہ موڈ
حقیقی وقت کی پیمائش کی غیر یقینی صورتحال کے حساب کتاب کے علاوہ تصدیقی پیمائش (METAS VNA ٹولز)
نفیس صارف انٹرفیس کے ساتھ بدیہی رابطے پر مبنی آپریشن
آسان آپریشن کے لیے دو آزاد ٹچ اسکرین
صارف کے منتخب کردہ مواد (جیسے SCPI کمانڈز) کو چھوٹی اسکرین پر ڈسپلے کرنا ممکن ہے۔
ملی ٹچ اشاروں کے ساتھ موثر آپریشن
چینلز کی مفت ترتیب، ڈریگ اینڈ ڈراپ کے ساتھ خاکے
DUT-مرکزی نقطہ نظر جو صارف کی ضروریات کو پورا کرتا ہے اور ترتیبات کو بہتر بناتا ہے۔
پیمائش کے نشانات کے تفصیلی تجزیہ کے لیے وسیع تشخیصی خصوصیات
اعلی درجے کی پیمائش کی صلاحیتیں۔
R&S®ZVA-Z اور R&S®ZC کنورٹر فیملیز کے ساتھ 1.1 THz تک فریکوئنسی کی توسیع۔
انشانکن، تصدیق اور مختلف پیمائش کے لیے مختلف لوازمات
مکینیکل انشانکن اور تصدیقی کٹس
خودکار انشانکن یونٹس
ان لائن کیلیبریشن یونٹس کیلیبریشن ڈیٹا کی ان سیٹو ریفریش کے لیے
ٹیسٹ کیبلز
ٹارک رنچ
R&S®NRP پاور سینسر فیملی کی سپورٹ
خودکار انشانکن یونٹ، پاور سینسر اور کیلیبیشن مکسر۔
